Как построить ракету за три простых шага
Итак, вы прочли последние новости об Илоне Маске или Джеффе Безосе (главе Amazon — прим. перев.), а может покопались в книгах по истории и поняли, почему Роберт Годдард и Вернер фон Браун стали легендами. И тут вам в голову пришла гениальная мысль — а почему бы не заняться ракетостроением самостоятельно?
Должен отметить, что текст ниже — это всего лишь подход теоретика-астрофизика к созданию ракет, и в нем, очевидно, не хватает многих. ну, давайте просто назовем их «критически важными деталями». Ракеты — одни из самых сложных творений, которые когда-либо создавались человечеством, и они требуют малость большего описания для их постройки, чем дает эта статья, так что мое уважение инженерам, которые на самом деле проектируют и строят их.
Тем не менее, ракеты полагаются на некоторые удивительно простые физические принципы. Хотя шаги ниже точно не дадут вам полноценного ракетного двигателя, они пояснят, почему мы делаем ракеты так, как мы делаем, и никак иначе.
Шаг первый: сохранение импульса
При движении по поверхности Земли или по воздуху мы полагаемся на сохранение импульса, чтобы двигаться вперед. Когда мы отталкиваемся от земли или машем крыльями в воздухе, то земля или воздух в свою очередь отталкиваются от нас. Поскольку Земля несколько больше нас, сохранение импульса означает, что мы сдвигаемся сильно, а вот Земля — едва ли.
Но космос — это совсем другая история. В этом холодном вакууме не на что давить. Ноги, крылья, пропеллеры и самолеты бесполезны. Но это не означает, что сохранение импульса внезапно перестает работать. Вместо этого, чтобы двигаться вперед, нам, по сути, нужно взять импульс с собой.

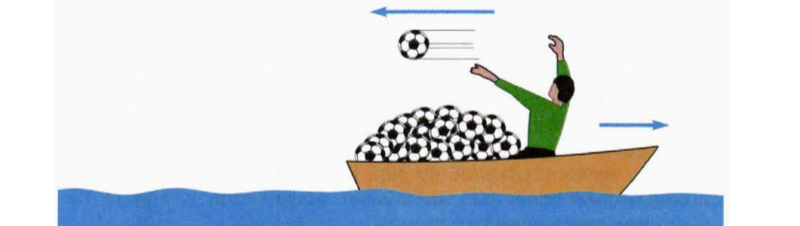

Тут тот же принцип, что и в том случае, когда вы находитесь на льду озера или в офисном кресле на колесиках. Если вы возьмете часть массы, которую вы носите с собой (обувь, снежок — что угодно), и отбросите ее от себя, то вы немного проедете в противоположном направлении. Конечно, то, что вы выкинули, имеет вес сильно меньше вашего, поэтому вы проедете в обратном направлении на достаточно небольшое расстояние, но все еще вам удалось сдвинуться, используя только самого себя.
Итак, чтобы иметь летающую в космосе ракету, вам нужно возить с собой ракетное топливо. Оно может быть любым, и когда вы его выбросите через заднюю часть ракеты, вы пролетите немного вперед. Прогресс!
Шаг второй: плывите по течению
Но стратегия «положить топливо в ракету и проделать дырку на задней ее стороне», вероятно, будет не самой эффективной. Вот почему вам нужно заменить свое отверстие соплом: в частности, соплом де Лаваля, названным в честь его изобретателя. Конкретно это сопло сужается до узкой горловины, а затем расширяется в куполообразную камеру, где выходное отверстие намного шире, чем входное. Уникальная форма сопла делает что-то волшебное с потоком ракетного топлива, что привело Годдарда в восторг в начале 1900-ых.
Когда топливо попадает в узкую горловину, оно ускоряется. Это происходит потому, что жидкость крайне плохо сжимается — для этого требуется гигантское давление, но его в сопле нет. Таким образом, чтобы общая масса жидкости протекала с одинаковой скоростью, она должна преобразовываться с «широкой и медленной» на входе в «узкую и быструю» посередине. Каждое вещество имеет свою собственную скорость звука (скорость, с которой распространяются звуковые волны в нем), и если вы правильно настроите горловину сопла, жидкость станет звуковой в момент перемещения по ней.
А звуковые и сверхзвуковые жидкости обладают особым свойством, которое прямо противоположно их дозвуковым собратьям: вместо замедления при повторном расширении из-за сложной динамики жидкости они. ускоряются. Поэтому, когда такая жидкость выходит из сопла, она получает дополнительный импульс. Кроме того, специальная куполообразная форма сопла на выходе позволяет жидкости продолжать прижиматься к его корпусу, еще больше увеличивая итоговый импульс.
Шаг третий: повинуйтесь тирании
Итак, у вас есть топливо и сопло. Что осталось? Правильно, вам нужно что-то, чтобы привести все это в действие: источник энергии, который вам также нужно упаковать с собой. В случае бросания вещей на скользком льду вы принесли свою энергию в виде завтрака, который вы употребили раньше и хранили для последующего использования.
Но зерновые и молоко — не самый лучший источник энергии для космической энергетики, поэтому химические ракеты оказались настолько успешными. Создавая мощную смесь топлива (например, высокоочищенный керосин) и окислителя (например, кислород), можно высвободить и использовать невероятные объемы энергии в последующих экзотермических реакциях. Разумеется, имеются и другие комбинации, и в некоторых случаях топливо самовоспламеняется при правильных условиях или существует в твердой форме перед использованием по назначению.
В любом случае, результат тот же. Еще одна полезная «фишка» химических ракет заключается в том, что смесь топлива служит в качестве движителя — результаты энергетических реакций «запихиваются» в сопло де Лаваля, толкая ракету вперед. Это здорово.
Но тот факт, что вы должны нести свой собственный источник топлива и энергии, резко ограничивает то, что может сделать ракета. Это регулируется формулой Циолковского — простой связью между энергией, необходимой для достижения цели, энергией, запасенной в топливе, и долей общей массы ракеты, занятой топливом.
Если вы хотите улететь дальше или поднять более тяжелый объект на орбиту, вам нужно больше топлива. Но увеличение объемов топлива увеличивает и общий вес ракеты, и именно эта «тирания» объясняет, почему современные ракеты имеют от 80 до 90 процентов топлива по массе — все для того, чтобы вывести совсем небольшую полезную нагрузку в космос. Поэтому и используют многоступенчатые ракеты — убирая используемые ступени, вы тем самым уменьшаете общий вес ракеты, а, значит, ускорение от следующей ступени будет более эффективным.
Можете улетать
Что в итоге? У вас есть все необходимые компоненты ракеты: сохранение импульса, ракетное топливо, сопло причудливой формы и источник энергии. И все, даже самые нестандартные ракеты, следуют тем же основным принципам. Соплом могут быть электрические или магнитные поля, а источником энергии — топливо, ядерные реакции или само Солнце. Но, несмотря ни на что, шаги выше — единственный способ получить ракету в космосе.
Источник
Космические ракеты: на чем человечество покоряет Вселенную
Ракеты-носители «Союз» являются «рабочими лошадками» российской пилотируемой космонавтики. Сегодня только они могут доставлять людей на МКС
4 октября 1957 года на орбиту нашей планеты был выведен первый искусственный спутник ИСЗ-1. С тех пор прошло более шестидесяти лет, и сегодня полеты в космос – давно привычное дело. Освоение околоземного пространства стало возможным благодаря ракетам-носителям (РН) – особому классу летательных аппаратов, способных победить земное притяжение.
Современные ракеты-носители на химическом топливе трудно назвать идеальным средством покорения Вселенной. После каждого запуска эти сложнейшие многотонные изделия сгорают в атмосфере или превращаются в груду металлолома. Именно поэтому запуски космических аппаратов обходятся так дорого. Однако пока это единственный способ побороть притяжение нашей планеты, и вряд ли человечество в ближайшие годы придумает что-нибудь более эффективное.
Многие годы монополия на ракетную сферу принадлежала государствам, но сегодня ситуация меняется. Тенденция последнего десятилетия – бурное развитие частных космических компаний, которые не только строят прекрасные ракеты, но и вынашивают планы по колонизации других планет. Самой известной из них, несомненно, является SpaceX Илона Маска .
Что такое космические ракеты
Ракета-носитель – это разновидность баллистической ракеты, которая способна вывести полезную нагрузку за пределы атмосферы планеты. Как правило, РН имеют несколько ступеней, для их запуска используют вертикальный или воздушный старт. Ракеты космического назначения могут выводить грузы на низкие опорные, геопереходные и геостационарные (ГСО) орбиты.
Полезная нагрузка, доставляемая на орбиту, является лишь малой долей (ничтожные 1,5-2,0 %) от общего веса ракеты. Ее основную массу составляют элементы конструкции, а также окислитель и топливо. Получается, что РН поднимает в первую очередь саму себя и лишь в небольшой степени полезный груз.
Ракета «Ангара» – надежда российской космонавтики. Она должна заменить заслуженные, но уже устаревшие «Протоны»
Для повышения эффективности ракеты составляют из нескольких ступеней, каждая из которых имеет топливный бак и двигатель и, по сути, является самостоятельной ракетой. Ступени включаются одна за другой, работают до полного исчерпания топлива, а затем сбрасываются, уменьшая общий вес РН. Достичь космического пространства способна и одноступенчатая ракета, что было доказано еще немецкой «Фау-2», но она не может выйти на стабильную орбиту спутника планеты или вывести на него полезный груз.
Существует два варианта компоновки РН: с поперечным и продольным разделением ступеней. В первом случае они находятся одна за другой и включаются поочередно. Подобная схема, например, использована на «фальконах» Маска . Во втором – несколько небольших ракет первой ступени симметрично размещены вокруг корпуса второй и работают одновременно.
Используют и комбинированную схему. Например, она применяется на российских «Союзах» и «Протонах». В этом случае первая и вторая ступень разделяются поперечно, а после их отделения начинает работу третья ступень.
Важнейшим элементом ракеты-носителя является двигатель. Он выбрасывает раскаленное вещество и, в соответствии с третьим законом Ньютона, толкает аппарат в противоположную сторону. В зависимости от типа используемого топлива, РН бывают:
- жидкостными (ЖРД);
- твердотопливными (РДТТ);
- комбинированными.
Твердотопливные двигатели отличаются простотой конструкции и невысокой стоимостью, но на космических ракетах, как правило, используются двигатели на жидком топливе. Они позволяют регулировать тягу в широких пределах, а также производить многократные включения и выключения. Последняя особенность особенно важна при маневрировании на орбите. Существует множество типов ЖРД: с открытым и закрытым циклом, с частичной и полной газификацией топлива.
Ракета-носитель Electron предназначен для вывода на орбиту легких и сверхлегких спутников. Созданием этих ракет занимается компания Rocket Lab
В качестве топлива для ЖРД используется керосин, гептил, сжиженный водород и метан, гидразин. Наиболее распространенным окислителем является жидкий кислород и соединения азота.
Важнейшая характеристика любой ракеты-носителя – вес полезной нагрузки, который она способна забросить на низкую околоземную орбиту (НОО). Исходя из нее, выделяют следующие классы РН:
- Сверхлегкий. Выводимая нагрузка не превышает нескольких десятков килограммов;
- Легкий. РН могут выводить на орбиту массу до 5 т;
- Средний. От 5 до 20 т;
- Тяжелый. К этому классу относятся ракеты, способные поднять на НОО от 20 до 100 т;
- Сверхтяжелый. Полезная нагрузка превышает 100 т.
Самой мощной и грузоподъемной из когда-либо построенных считается американская сверхтяжелая ракета-носитель «Сатурн-5». Она использовалась в программе «Аполлон» и могла вывести на НОО 140 тонн.
Немного истории
Первыми строить ракеты начали китайцы еще во II веке до н. э. Эти «девайсы» начиняли порохом и использовали для фейерверков и иных развлечений. Ракеты неоднократно пытались применять в военном деле, впрочем, без особого успеха. Только в начале XIX столетия полковнику Конгриву удалось создать более-менее эффективные боевые ракеты для британской армии. Позже они были приняты на вооружение в Пруссии, России , Швеции , Саксонии .
Впервые идею о применении ракет для исследования космического пространства высказал Константин Циолковский в начале XX столетия, он же предложил многоступенчатую схему ракет-носителей.
Отцом современного ракетостроения считается американец Роберт Годдард , который, в отличие от Циолковского , больше интересовался практической стороной вопроса. Ему первому в мире удалось создать жидкостную ракету и успешно испытать ее. Это произошло в 1926 году – изделие Годдарда поднялось на целых 12,5 метров!
Немецкий конструктор Вернер фон Браун . Создатель «Фау-2» и «Сатурна-5», который доставил человека на Луну
Активно ракетостроение развивалось в Германии . В 30-е годы в этой стране появилось множество ракетных клубов и исследовательских институтов. Результатом этого бума стала первая боевая баллистическая ракета «Фау-2», которую гениальный конструктор Вернер фон Браун создал для Гитлера. Позже он сыграл ключевую роль в развитии космической программы в США .
После окончания войны ракетные технологии Третьего Рейха попали в руки союзников. Начиналась Холодная война и ракеты рассматривались в первую очередь, как эффективное средство доставки ядерного оружия – космос был на втором месте. В Советском Союзе ракетной программой руководил Сергей Королев . Он сумел в кратчайшие сроки создать первую межконтинентальную ракету Р-7, гражданская модификация которой вывела на орбиту первый спутник. В 1961 году на РН «Восток» свой полет совершил Юрий Гагарин . Она могла доставлять на НОО груз весом в 4,72 т. Эти исторические запуски были осуществлены с космодрома Байконур в Казахстане .
Реваншем США стала программа «Аполлон», в ходе которой на Луну были доставлены несколько миссий, и человек впервые ступил на поверхность другого небесного тела. Этот триумф был бы невозможен без уникальной ракеты «Сатурн-5», чьи характеристики остаются непревзойденными и сегодня.

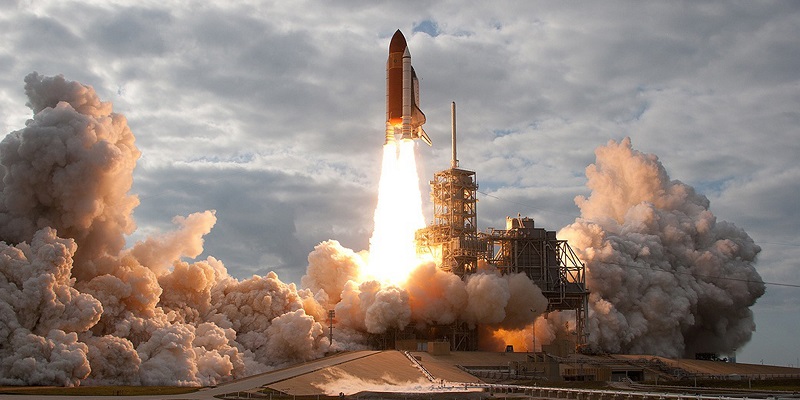

Очень интересным американским проектом был «Спейс шаттл». Его идея заключалась в создании многоразовой системы для доставки на орбиту грузов и астронавтов. Она состояла из космического корабля, похожего на самолет, двух ускорителей и огромного топливного бака. «Шаттлы» взлетали вертикально, а садились на обычную взлетную полосу, по-самолетному. Применив такую конструкцию, разработчики надеялись существенно снизить цену одного пуска. Однако эти ожидания не оправдались – цена доставки килограмма на орбиту у «шаттла» оказалась даже выше, чем у огромного «Сатурна-5».
Ракета-носитель «Энергия» и многоразовый космический корабль «Буран». Самый технологичный проект Советского Союза
Советским ответом на «шаттл» стал многоразовый челнок «Буран». На орбиту его выводила ракета-носитель сверхтяжелого класса «Энергия», способная доставлять на НОО до 100 тонн груза. «Буран» совершил единственный полет в беспилотном режиме в 1988 году, в 1993 – программа была закрыта.
США и СССР недолго оставались единственными «космическими» державами. Уже к 1971 году собственные ракеты-носители сумели создать еще пять стран: Франция , Япония , Италия , Китай и Великобритания . В дальнейшем их количество продолжало расти. В последние годы космическими запусками активно занялся частный бизнес, можно сказать, что он вдохнул новую жизнь в ракетостроение.
Какие ракеты-носители используются сегодня
В последние годы рынок запусков космических аппаратов стремительно развивается. Сегодня основными игроками на нем являются: США , Китай , Россия , Европейский союз .
Россия
Российская ракета-носитель «Протон»
В нашей стране запусками аппаратов на орбиту занимается государственная корпорация «Роскосмос» . И надо сказать, что дела у нее обстоят далеко не блестяще. Пользуясь мощнейшим советским заделом, РФ почти три десятилетия оставалась лидером по количеству запусков, но все хорошее когда-нибудь заканчивается. В 2016 году на первое место вышли американцы, а в 2018 году лидерство захватил Китай . Очевидно, что российский ракетный парк нуждается в обновлении, а управление отраслью – в новых подходах. Сегодня основными российскими РН являются:
- «Союз». Эту трехступенчатую ракету можно назвать «рабочей лошадкой» сначала советской, а затем и российской пилотируемой космонавтики. Она является продолжением концепций и идей, заложенных в королевских Р-7 и «Восток». В разные годы было создано множество модификаций «Союза». Все представители этого семейства работают на топливной паре керосин и жидкий кислород. Сегодня в эксплуатации находятся «Союз-2» и «Союз-ФГ», причем последняя – единственная РН, используемая для пилотируемых полетов к МКС. «Союзы» считаются одними из самых надежных ракет в мире. На базе последних модификаций РН планируется создание универсальной ракеты-носителя. «Союз-2» способен забросить на НОО до 9200 кг полезного груза. В эксплуатации также находится РН легкого класса «Союз-2.1в». Она может доставлять на НОО 2800 кг груза;
- «Протон». Это тяжелая трехступенчатая ракета, способная выводить на геостационарную орбиту грузы массой более трех тонн. Ее разработали в середине 60-х годов на основе боевой баллистической ракеты УР-500. Позже были разработано несколько модификаций РН, самой совершенной из которых является «Протон-М». Все ракеты семейства работают на топливной паре гидразин (гептил) и тетраоксид азота. С начала эксплуатации состоялось 423 запуска, из которых 376 были признаны успешными. Несмотря на такую статистику, уже принято решение об остановке производства «Протонов». В будущем эту ракету-носитель должна заменить «Ангара». Стоимость запуска одного «Протона» составляет примерно 65-70 млн долларов;
- «Ангара». Это перспективное семейство ракет-носителей кислородно-керосиновыми двигателями, в состав которого войдут аппараты с грузоподъемностью от 1,5 до 35 т. Пока было осуществлено два запуска этой ракеты в 2014 году. Планируется, что стоимость запуска тяжелой «Ангары» будет несколько дешевле, чем «Delta IV Heavy», но в два раза дороже, чем «Протона».
Сегодня общемировая тенденция развития ракетостроения – активное привлечение в данную сферу частного капитала. Россия , имея квалифицированные кадры, инфраструктуру и богатейшую научную школу, могла вырастить своих «масков» и «безосов». Но для этого нужно кардинально менять подход к данной отрасли и избавлять ее от власти невежественных и бестолковых чиновников.
Falcon Heavy и ее создатель Илон Маск
В США разработкой и постройкой ракет занимаются частные компании, и их количество в последние годы значительно выросло. НАСА , Пентагон и другие государственные структуры просто заказывают у них новую ракету или покупают услуги по выведению аппаратов на орбиту. В настоящее время в США используются следующие типы ракет-носителей:
- Space Launch System. Данная сверхтяжелая ракета разрабатывается специально для миссий за пределами околоземной орбиты. Именно с помощью этой РН американцы планируют изучать Луну и другие планеты нашей системы. Грузоподъемность SLS на первом этапе составит 95 т (на НОО), в дальнейшем ее увеличат до 130 т. Созданием ракеты занимается компания Boeing . Стоимость одного запуска оценивается примерно в 500 млн долларов, в целом же программа обойдется американскому налогоплательщику в 35 млрд долларов. Планируется, что в первый полет SLS отправится в 2020 году, пилотируемая миссия намечена на 2023 год;
- Delta IV. Это семейство средних и тяжелых двухступенчатых ракет, работающих на жидком кислороде и водороде. Их разработчиком и изготовителем также является Boeing. Существует пять модификаций ракеты, их стоимость довольно высока: от 160 до 400 млн долларов. Первый запуск «Дельты» состоялся в 2002 году;
- Falcon 9 и Falcon Heavy. Эти ракеты стали настоящим прорывом последнего десятилетия. Они – результат работы инженеров компании SpaceX , принадлежащей Илону Маску . Самой важной особенностью этих РН является их частичная многоразовость – первая ступень после выполнения миссии возвращается на Землю. После небольшого технического обслуживания ее можно использовать повторно. Такая схема значительно уменьшает стоимость пуска. Falcon 9 может доставить 22,8 т на НОО и 3,7 т – на ГСО. Эта ракета уже используется для снабжения МКС, а в 2020 году она, возможно, впервые доставит на станцию астронавтов. Стоимость Falcon 9 составляет 62 млн долларов. Falcon Heavy – это сверхтяжелая модульная ракета, состоящая из трех первых ступеней Falcon 9. Она обходится заказчикам приблизительно в 90 млн долларов. Сейчас Falcon Heavy является самой грузоподъемной РН из всех существующих космических ракет;
- New Shepard и New Glenn. Еще одним энтузиастом ракетостроения и покорения космоса является основатель Amazon Джефри Безос . Его компания Blue Origin занимается созданием сразу двух многоразовых космических ракет. РН New Shepard предназначена для космического туризма. Она успешно прошла 12 испытаний, но дата первого пилотируемого полета пока неизвестна. New Glenn представляет собой тяжелую трехступенчатую ракету-носитель, способную вывести на НОО 45 т полезного груза. Ее испытания назначены на 2021 год.
Это далеко не полный список американских космических ракет и компаний-производителей, работающих в данной отрасли. Каждый год появляются новые фирмы и стартапы, занимающиеся космической техникой. Большая часть из них разоряется, но оставшиеся на плаву генерируют новые идеи и двигают человечество в космос.
Китай
Китайская ракета «Чанчжэн-5»
«Великий поход». Китай покоряет околоземные пространства с помощью семейства ракет-носителей «Чанчжэн» («Великий поход»). Оно включает в себя легкие, средние и тяжелые аппараты. 27 декабря 2019 года был успешно запущен «Чанчжэн-5Y3», способный вывести на НОО 25 т. В будущем китайцы планируют с помощью этой ракеты доставлять грузы и космонавтов на Луну и Марс, а также строить собственную орбитальную станцию. Все РН этой группы используют исключительно экологически чистое топливо: жидкий кислород, керосин и жидкий водород.
Европа
«Ариан-5». Это тяжелая одноразовая ракета-носитель, предназначенная для вывода на НОО до 21 т полезного груза. Ее первый запуск состоялся еще в 1997 году, с тех пор ракета более ста раз выводила аппараты на орбиту планеты. Сегодня ведутся работы над созданием следующей модификации РН, старт которого намечен на 2023 год. «Ариан-5» – довольно дорогая ракета, каждый ее запуск обходится Европейскому космическому агентству в 160-220 млн долларов.
